常用气路连接方式和注意事项

气泵流量负载和电压流数据图

1. 气路连接采用硅胶管和氟橡胶管，为降低成本，在不重要和不易发生死折的地方可以少量使用乳胶管。

2. 抽真空时，尽量采用硅胶管和氟橡胶管，不要使用太软的管，避免抽瘪，影响性能。

3. 在大流量采样时，为避免流量损失在流路中，如30L/min以上的泵，管路中所有气路内径包括流量计的进出口和连接处至少在5mm以上。

4. 记下气泵空载电流和噪声，接上气路系统时，电流不要升高过大，噪声不要有明显升高，如果过大检查气路有什么地方不符合要求。

5. 在气体的入口端最好有过滤器，以保证气泵长期使用充气的气密性。

6. 如果你对气流的稳定性要求很高，你最好在气路中采用缓冲罐，或双头采样。

7. 如果你用于采水汽，采完之后用气体吹干气路。

8. ........。

以下资料采用浮子流量计测试，与皂膜有误差，误差一般成正比，，但趋势不便并逐渐完善数据。

压力单位换算表

微型气泵的使用和安装说明

提供各种压力单位的换算

每一种微型气泵均有说明，请需要的用户来电索要电子版文件：13671135538。

噪声允许一般标准微型气泵的噪声消除

微型气泵的控制电路

1. 民用和作业场所的噪声容许值

2. 目前GMPAC30和GMPAC40的噪声消除较好，尤其在系统有负载时效果很好。

3. 其它微型气泵噪声消除我们对用户不在乎体积大时，可以选配噪声消除盒。

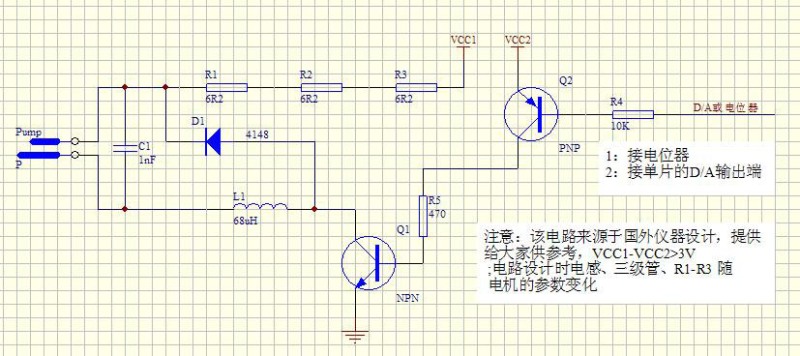

• 供一通用的气泵流量控制电路图。该电路仅供参考，具体的参数用户要自己改进，如三极管的选择一定要满足气泵的最大负载电流。

• 建议用户的电路设计电压可调，减少电机的转速误差影响。

• 气泵可以采用最新PWM控制技术，实现软件调节泵的流量。

• 气泵（电机）干扰电路的运行解决办法，来电咨询。

• 稳压可调电路的简单设计和芯片，来电咨询。

采样技术点点滴滴

微型气泵的选择

如何让气路更加稳定

• 稳流管法（用于出气口更好）

• 缓冲罐法（出气和进气口均可）

• 恒电压法()

• 传感器补偿法反馈法（最科学）

• 憋压法（小憋还是可以的，这对泵要求十分高。不提倡），影响泵的寿命。

• 高电压法（在流量一定时，使用电压较高的泵好，减少电压波动影响）

• 电压可调好（在批量仪器一致比较时，电路电压可调好）

• 如何正确选用玻璃转子流量计

• 准备为用户提供具有毛细管稳流缓冲罐

• 准备为用户提供脱尘寿命长的缓冲罐

• 常用充气系统需要的压力（汽车、自行车、摩托车等）

1. 根据不同用途，选择适合自己的泵，比如长期24小时连续运行应该选交流电磁泵、轴流泵，也可以考虑直流泵。但应该间断使用，袖珍仪器选用直流泵。

2. 如果你是采样器的生产厂家，你选择泵的空载流量一定要大于你采样器的流量计范围，比如你的流量0-1.5L/min，你选择泵的流量最好在1.8-2.0L/min,如果你的粉尘采样器是5-25L/min，你选择泵最好为30L/min左右。

3. 直流气泵是一种易损配件。千万不要把它和电子元器件的寿命相提并论，在确定使用之前要了解自己的目标，选择适合自己的直流泵。

4. 如果有人告诉你说我的直流泵能24小时连续运行，你相信吗？那是在不考虑泵的使用寿命，正常情况几个月就会坏。

5. 如果用户一定要用直流泵做24小时连续运行，建议泵在低负载，低电压、低电流下使用，如何确定可来电咨询。

6. 你只管来电咨询，不适合你使用我们不卖给你。

作业场所气体采样的技术规范

用户交流园地和体会刊登

1. 作业场所空气采样仪器的技术规范

2. 粉尘采样器通用技术条件

3. 微型泵型式与参数 JB/T 9804.1-1999（适合工业微型）

4. 微型泵技术条件  JB/T 9804.2-1999（适合工业微型）

5. 环境空气质量手工检测技术规范

6. 石油化工企业可燃气体和有毒气体检测报警设计规范

7. 空气中有害物质的采样方法

8. 自吸泵 产品质量分等jb 51034-1999

9. 空气质量标准

10. 目数粒度对照表

11. 有毒气体采样规范

1. GMPAC交流电磁泵的噪声消除

2. GMPAC交流电磁泵的减振方法 （每一种泵使用说明中有描述）

3. GDMP双头泵的使用建议

4. 防爆泵的选择原则和使用建议

5. 泵常用安装法

6. 对泵一致性要求高时，泵的供电系统如何设计

7. 同样流量下，选择泵的体积大好还是小好？电压低好还是高好？

微型打压充气泵的点点滴滴

并联串联示意图

作为打气泵，对外界压力要有正确认识，一般来讲，相同结构原理的泵，打压越高对泵的破毁越大，用户一定要正确选择。

本中心提供的泵：GMPC系列的泵能打压100kP以上，GMPA、GMPD、GMPF、GMPG、GDMP30都能打压100kP左右。用户如有需要请注明打压为主，正常的泵以采气为主，负压最高75kP、85kPa（真空度25kPa、15kPa）

以下提供各种台压参数共大家参考：>>点击
